NT_M3_EN
| EAN kods | 8595057680135 |
| Muitas kods | 73089059 |
| Svars | 4,26 kg/pcs |
| Virsmas apdare galvaniska cinkošana iegremdējot - "karstā" cinkošana | |
| Temperatūras izturība | -50 - 150 °C |
| Ugunsnoturība | P90-R, E90, PS90 |
| Saskaņā ar standartiem | ČSN EN 61537 |
| Ugunsizturības standarti | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Metāla loksnes biezums | 0,7 mm |
| Skrūvju skaits savienojumam | 12 |

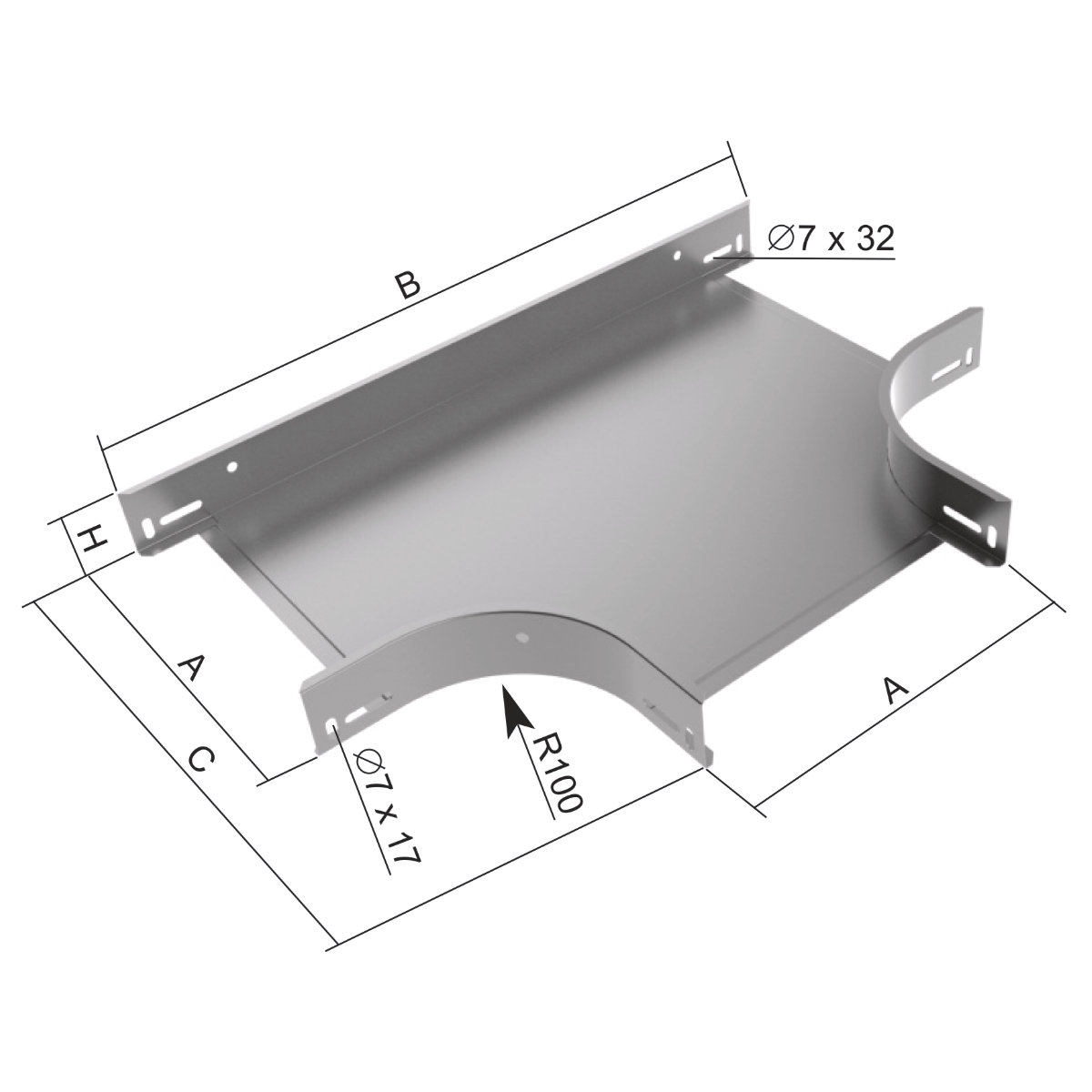

| Izmērs A | 502 mm |
| Izmērs B | 817 mm |
| Izmērs C | 660 mm |
| Izmērs H | 102 mm |
| Kabeļu renēm ar platumu | 500 mm |
| Kabeļu paplātes augstumam | 100 mm |

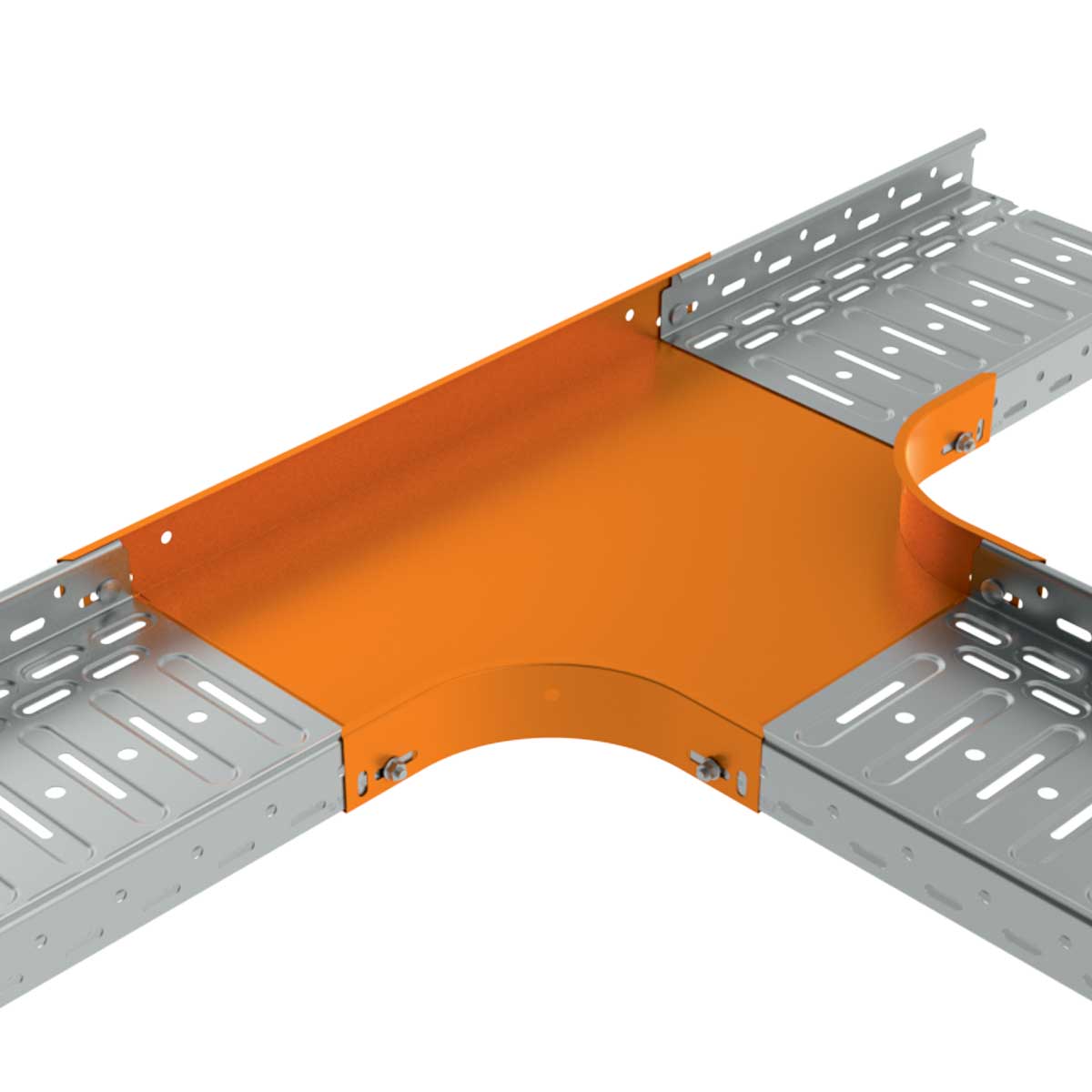

Savienojums tiek veikts tieši, uzbīdot kabeļu reni uz detaļas un nostiprinot to ar skrūvēm NSM 6X10. Lai izveidotu atzarojumu citāda platuma ir iespējams izmantot NRD atzarojumus.
Piezīme par sistēmām, kas saglabā funkcionalitāti ugunsgrēka laikā:
Vairāk informācijas atradīsiet katalogā par ugunsnoturīgām sistēmām anļu valodā "Systems with maintained functionality in fire".
